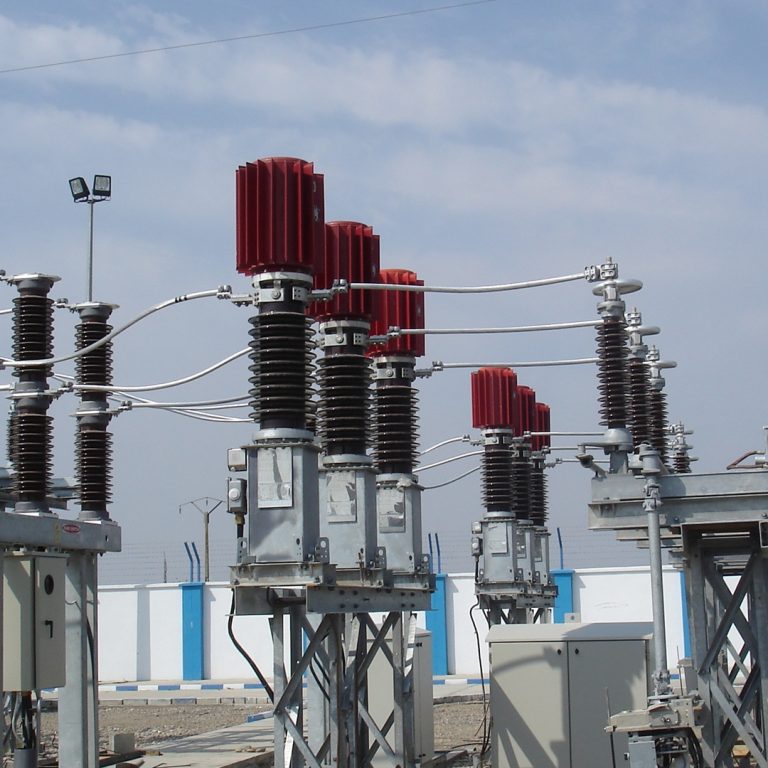

اصول عملکرد ترانسفورماتور ولتاژ خازنی (CVT)
CVTها از ترکیب یک سری خازنها و یک ترانسفورماتور القایی تشکیل شدهاند. این ترانسفورماتورها ولتاژ بالای خط را از طریق تقسیم ولتاژ توسط خازنها به سطوح پایینتر تبدیل میکنند و سپس این ولتاژ کاهشیافته توسط ترانسفورماتور القایی به سطوح ولتاژ قابل اندازهگیری تبدیل میشود. این فرآیند به دقت و پایداری بیشتر در اندازهگیریها کمک میکند و همچنین به فیلتر کردن نویزها و سیگنالهای اضافی کمک میکند.
انواع تستهای ترانسفورماتور ولتاژ خازنی
تستهای ترانسفورماتور ولتاژ خازنی برای اطمینان از عملکرد صحیح و دقت دستگاه ضروری هستند. برخی از مهمترین تستها عبارتند از:
- تست نسبت تبدیل (Ratio Test):
- اهمیت: این تست برای اطمینان از صحت نسبت تبدیل ولتاژ از اولیه به ثانویه و بررسی دقت اندازهگیری است.
- روش انجام: ولتاژ مشخصی به ورودی CVT اعمال و ولتاژ خروجی اندازهگیری میشود. سپس نسبت این دو ولتاژ با مقادیر استاندارد سازنده مقایسه میشود تا صحت عملکرد CVT تأیید گردد.
2. تست عایقی (Insulation Resistance Test):
- اهمیت: این تست برای اطمینان از سلامت عایقبندی و جلوگیری از خطرات الکتریکی انجام میشود.
- روش انجام: با استفاده از میگر، مقاومت عایقی بین قسمتهای مختلف CVT اندازهگیری میشود. این تست معمولاً بین سیمپیچهای اولیه و بدنه فلزی انجام میشود.
3. تست تانژانت دلتا (Tan Delta Test):
- اهمیت: این تست به بررسی کیفیت عایق خازنها و شناسایی هرگونه تخریب یا کاهش عملکرد در عایق کمک میکند.
- روش انجام: ولتاژ AC به CVT اعمال میشود و زاویه اختلاف فاز بین جریان و ولتاژ اندازهگیری میشود. این زاویه نشاندهنده کیفیت عایق است.
4. تست پاسخ فرکانسی (Frequency Response Test):
- اهمیت: این تست برای بررسی رفتار CVT در برابر فرکانسهای مختلف و اطمینان از عملکرد صحیح آن در شرایط مختلف استفاده میشود.
- روش انجام: با اعمال فرکانسهای متغیر به ورودی CVT و اندازهگیری پاسخ ولتاژ خروجی، عملکرد CVT در محدودههای فرکانسی مختلف بررسی میشود.
5. تست بارگذاری (Load Test):
- اهمیت: این تست برای بررسی عملکرد CVT تحت شرایط بارگذاری واقعی و اطمینان از پایداری ولتاژ خروجی انجام میشود.
- روش انجام: در این تست، CVT به یک بار واقعی متصل میشود و ولتاژ و جریان خروجی در شرایط مختلف بارگذاری بررسی میشود.
6. تست ولتاژ ضربهای (Impulse Voltage Test):
- اهمیت: این تست برای بررسی مقاومت CVT در برابر ولتاژهای ناگهانی و شدید (مانند رعد و برق) انجام میشود.
- روش انجام: در این تست، ولتاژهای ضربهای ناگهانی به CVT اعمال و رفتار و عملکرد دستگاه تحت این شرایط بررسی میشود.
7. تست زمان پاسخدهی (Response Time Test):
- اهمیت: این تست برای اطمینان از سرعت عملکرد CVT در تغییرات ولتاژهای ناگهانی انجام میشود.
- روش انجام: با اعمال تغییرات سریع در ولتاژ ورودی، زمان پاسخدهی CVT به این تغییرات اندازهگیری میشود.
تجهیزات مورد نیاز برای تست ترانسفورماتور ولتاژ خازنی
تجهیزات مختلفی برای انجام تستهای CVT ضروری است. برخی از تجهیزات مهم عبارتند از:
- میگر (Megger): برای اندازهگیری مقاومت عایقی.
- مولتیمتر دیجیتال (Digital Multimeter): برای اندازهگیری دقیق ولتاژ و جریان.
- دستگاه تست تانژانت دلتا: برای بررسی کیفیت عایق.
- منبع تغذیه فرکانسی: برای اعمال فرکانسهای مختلف.
- مولد ولتاژ ضربهای: برای انجام تست ولتاژ ضربهای.
استانداردهای مرتبط با تست CVT
تستهای CVT باید بر اساس استانداردهای معتبر بینالمللی انجام شوند تا دقت و صحت نتایج تضمین شود. برخی از این استانداردها عبارتند از:
- IEC 61869-5: استاندارد تجهیزات اندازهگیری ولتاژ و جریان.
- IEEE C57.13: استاندارد آمریکایی برای ترانسفورماتورهای ولتاژ.
- IEC 60044-7: استانداردی برای ترانسفورماتورهای ولتاژ خازنی.
نتیجهگیری
ترانسفورماتورهای ولتاژ خازنی (CVT) در سیستمهای قدرت نقش حیاتی دارند. تستهای جامع و دقیق CVT با استفاده از تجهیزات مناسب و رعایت استانداردهای بینالمللی، از اهمیت بالایی برخوردار است. این تستها به اطمینان از عملکرد صحیح و دقت اندازهگیری CVTها کمک میکنند و نقش مهمی در ایمنی و کارایی سیستمهای برق دارند.
